私たちが日常生活で目にする技術の多くは、見えない部分での精密な検査によって支えられています。その中でも超音波探傷試験とは、材料や構造物の内部欠陥を非破壊的に検出するための重要な手法です。この検査方法は、高い信頼性と精度を誇り、さまざまな産業で幅広く応用されています。
本記事では、超音波探傷試験とは何か、その基本的な原理や実施方法について詳しく解説します。また、この技術が具体的にどのような分野で役立っているかも紹介し、私たちの日常生活への影響を考察します。 皆さんもこの技術がどれほど重要か気になりませんか？さあ、一緒に深掘りしていきましょう。
超音波探傷試験とは何か
超音波探傷試験とは、材料や構造物の内部欠陥を検出するための非破壊検査技術です。この方法は、高周波の超音波を使用して、対象物にエネルギーを送信し、その反射波から内部の状態を分析します。私たちがこの技術を利用することで、目に見えない微細な亀裂や不均一性などを特定し、製品の品質や安全性を確保することが可能になります。
超音波探傷試験では、主に以下の2つの原理が用いられます。
1. 反射法
反射法では、発信した超音波が材料内で異なる密度や弾性特性の境界面で反射され、その返ってきた信号を解析します。この方法は、主に厚さ測定や欠陥サイズ評価に適しています。
2. 透過法
透過法は、材料を通過した超音波がどれくらい減衰するかによって内部状態を評価します。特に、大きな部材や複雑な形状の場合、この手法が効果的です。
私たちはこの検査方法によって得られるデータから、多くの場合には問題点だけでなく、その原因まで把握できるため、生産プロセスへのフィードバックも行うことができます。また、この技術は多様な分野で利用されており、自動車産業から航空宇宙まで幅広く応用されています。
検査方法の詳細と手順
私たちは超音波探傷試験の具体的な検査方法とその手順について詳しく説明します。このプロセスは、正確な結果を得るために重要であり、適切な実施が求められます。以下に示すステップを遵守することによって、効率よく内部欠陥の検出が可能となります。
1. 準備作業
まず初めに、対象物の表面を清掃し、必要に応じて平滑化します。これにより、超音波の伝播が妨げられることなく、精度の高い測定が可能になります。また、使用する機器（トランスデューサーや受信機）の状態も確認しましょう。
2. 測定

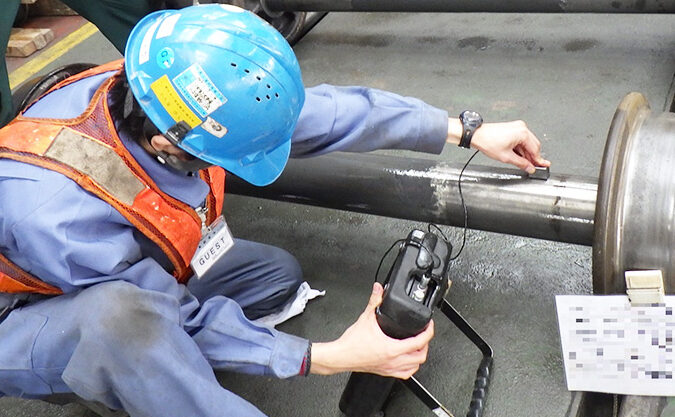

次に、トランスデューサーを対象物の表面に接触させ、高周波の超音波パルスを送信します。この際、
- 発信周波数：一般的には1MHzから10MHzまで調整可能です。
- 角度：反射法の場合は境界面との入射角にも注意が必要です。
送信された超音波は材料内で異なる境界面で反射され、その戻り信号を受け取ります。この情報から欠陥位置やサイズを特定できます。
3. データ解析
得られた信号は専用ソフトウェアまたはアナライザーによって処理されます。ここでは、
- 振幅分析：返ってきた信号の強度から欠陥存在を判定。
- 時間遅延測定：反射した時間から距離を計算し、内部構造を評価。
この解析結果はレポートとしてまとめられ、生産ラインへのフィードバックとして活用されます。
| ステップ | 内容 |
|---|---|
| 準備作業 | 表面清掃と機器チェック |
| 測定 | トランスデューサーによる超音波発信 |
| データ解析 | 信号処理と結果報告 |
以上のような手順によって私たちは超音波探傷試験とは何か、その詳細な検査方法と流れについて理解できました。このプロセスが適切に行われれば、高い精度で内部欠陥の検出が期待できます。
超音波探傷試験の応用分野
超音波探傷試験は、さまざまな分野で重要な役割を果たしています。特に、製造業や建設業では、材料の内部欠陥を迅速かつ正確に検出する必要があります。この技術は、構造物の安全性を保つために欠かせないものであり、その応用範囲は広がっています。
1. 製造業
製造業では、金属部品や機械構造物の品質管理が求められます。超音波探傷試験は以下のような用途で活躍します。
- 鋳造品や溶接部位の検査
- 航空機部品や自動車部品の非破壊検査
- パイプライン内の欠陥検出
このような場面で使用されることで、不良品を早期に発見し、大きな事故を未然に防ぐことが可能です。
2. 建設業
建設現場でも超音波探傷試験は不可欠です。コンクリートや鉄筋などの素材特性を評価するために利用されています。具体的には、
- コンクリート構造物内の亀裂や空洞調査
- 鉄骨構造体への適用による強度確認
- インフラ整備時における既存施設への非破壊検査
これによって、安全基準を満たす建物や橋梁などが確実に施工されます。
3. 医療分野
医療機器にも超音波探傷試験が応用されています。例えば、
- X線装置など放射線源から離れている場合でも使用できる非破壊検査法として有効です。
- 義肢材料など、人間工学的配慮と安全性向上が期待できます。
これらは患者さんへの影響を最小限に抑えながら、高精度で信頼性の高い診断・治療環境を提供します。
私たちが理解した通り、超音波探傷試験とは多岐にわたって利用されており、その効果的な運用によって各分野で安全性と品質向上につながっています。それぞれの応用分野には独自のニーズがありますが、この技術のおかげでより高い水準が確保されています。
利点と欠点について
超音波探傷試験には、さまざまな利点と欠点があります。我々は、この技術を導入する際に考慮すべき要素について詳しく見ていきます。まず、その利点から始めましょう。
利点
- 高精度の検出: 超音波探傷試験は、内部欠陥や不均一性を非常に高い精度で検出できます。これにより、材料や構造物の信頼性を確保することが可能です。
- 非破壊性: この技術は非破壊的な検査方法であるため、部品や構造物を損傷することなく評価できます。この特性は、多くの産業で重視されています。
- 迅速な結果: 検査プロセスが比較的迅速であり、即座に結果を得ることができるため、生産ラインや建設現場での効率向上につながります。
- 適応性: 超音波探傷試験は、多様な材質（金属、プラスチック、コンクリートなど）に適用可能です。これにより、異なる分野への応用が広がっています。
- コスト効果: 長期的には、不良品によるコスト損失を防ぐことで経済的なメリットも期待できます。
欠点
- 専門知識の必要性: 正確な解釈には専門的な知識と経験が求められます。そのため、新しい技術者や未熟練者には教育と訓練が不可欠です。
- 表面状況への依存: 表面状態や形状によっては、正しい測定値を得られない場合があります。このような条件下では補助的な手法との併用が推奨されます。
- 装置のコスト: 高性能の超音波探傷機器は初期投資として高額になることがあります。ただし、その後の運用コストは比較的低いためトータルでは有利となる場合もあります。
- 限界深度: 材料によっては禁止された深さまでしか検査できない場合もあり、それ以上の内側にある欠陥を見逃してしまうリスクがあります。この制約についても理解しておく必要があります。
このように、超音波探傷試験とはその特性から多くの利点と少数ですが重要な欠点があります。我々自身、この技術を利用する際にはそれぞれのポイントをしっかり把握し、安全かつ効果的に活用していくことが大切だと考えています。
他の非破壊検査技術との比較
超音波探傷試験とは、他の非破壊検査技術と比較して、その特性や利点が際立っています。ここでは、いくつかの主要な非破壊検査技術と超音波探傷試験の違いや特徴を見ていきます。
超音波探傷試験 vs. 放射線検査
放射線検査は、X線やガンマ線を使用して内部欠陥を可視化する方法です。この手法は非常に高精度ですが、以下のような弱点も持っています。
- 安全性: 放射線を使用するため、安全対策が必要です。
- 機器コスト: 高価な装置が必要であり、運用維持費もかかります。
- 解析時間: 検査後の画像解析には時間がかかる場合があります。
一方で、超音波探傷試験は非破壊的で即座に結果を得ることができ、多様な材質にも適応可能なため、より柔軟に利用できます。
超音波探傷試験 vs. 磁粉探傷
磁粉探傷は主に金属表面の微細な亀裂や欠陥を発見する際に用いられる手法です。この方法は効果的ですが、一部制約があります。
- 材料制限: 磁性材料のみ対応可能であり、それ以外の素材には無力です。
- 表面依存性: 表面状態によって結果が大きく変わるため注意が必要です。
それに対し、超音波探傷試験では多様な材質への適応と、高精度による深層欠陥の発見能力が強みとなります。これらからも分かるように、それぞれ異なるアプローチながらも補完的に利用されることがあります。
超音波探傷試験 vs. 渦流検査
渦流検査は導電性材料の内部および表面近くの欠陥を評価する手段として一般的ですが、この技術にもいくつか限定事項があります。
- 材料制約: 導電性材料専用であり、それ以外には使用できません。
- 深さ測定困難: 欠陥位置や形状によって深部まで評価することが難しい場合があります。
この点でも超音波探傷試験とは対照的であり、多様な材質への適用と深さ測定能力で優位性があります。総じて言えることは、それぞれの非破壊検査技術には特有のメリット・デメリットが存在し、お互いに補完し合う関係と言えるでしょう。
