私たちは、磁粉探傷試験とは何かを深く理解することが、材料検査の重要性を認識する第一歩であると考えています。この試験は金属や合金の内部欠陥を見つけ出すために用いられます。特に航空宇宙や自動車産業では、安全性を確保するために欠かせないプロセスです。
このブログ記事では、磁粉探傷試験とはどのような目的で行われるのか、そしてその具体的な方法について詳しく解説します。私たちと一緒にこの技術の魅力や実用性を探求しませんか？あなたも、この重要な検査手法が持つ可能性について興味を持っていることでしょう。
磁粉探傷試験とは何か
磁粉探傷試験とは、金属や合金などの材料に対する非破壊検査の一種です。この方法は、材料内部や表面に存在する微細な亀裂や欠陥を特定するために利用されます。磁粉探傷試験は、主に製造業や建設業で使用されており、その目的は安全性と品質を確保することです。この試験では、強い磁場を用いて材料に引き寄せられる磁粉を対象物の表面に散布し、欠陥がある箇所に集まることで視覚的な指標を提供します。
このプロセスによって、私たちは見えない問題を発見し、適切な対策を講じることが可能になります。特に、高圧力環境や極端な温度条件下で動作する部品の検査には不可欠です。以下では、この試験の具体的な特徴について詳しく説明します。

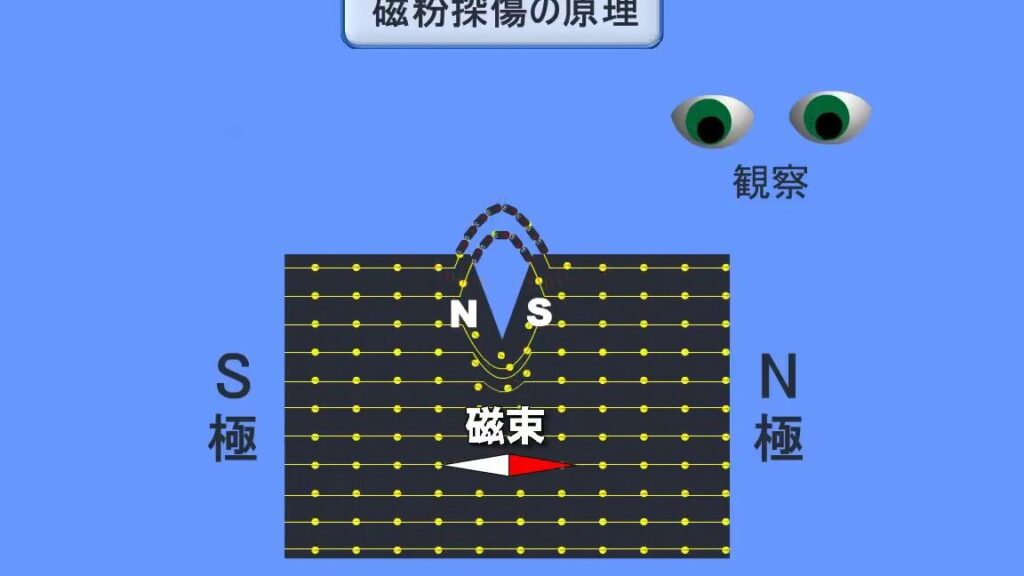

磁粉探傷試験の基本原理
磁粉探傷試験は次のような基本原理に基づいています。
- 磁場生成: 試験対象物が電流または永久磁石によって強い磁場を得ります。
- 粒子散布: 磁性体で構成された微細な粒子（通常は黒色または蛍光色）が表面に散布されます。
- 欠陥捕捉: 表面または近傍の亀裂などが存在すると、その部分でフィールドラインが歪み、粒子が集まります。
このプロセスによって形成される「ひび割れパターン」は肉眼でも確認できるため、迅速かつ効果的な点検手法として評価されています。また、この方法は非常にコスト効率も良く、多くの場合短時間で実施できます。
用途と適用範囲
私たちが活用しているこの技術には、多様な用途があります：
- 鉄鋼製品
- 航空機部品
- 車両構造物
- プラント設備
これらすべての分野で、安全性向上とメンテナンスコスト削減につながっています。そのため、「磁粉探傷試験とは」単なる検査手法ではなく、安全保障にも寄与する重要な技術と言えるでしょう。
磁粉探傷試験の目的と重要性
私たちが磁粉探傷試験を実施する目的は、材料の内部や表面に潜む欠陥を迅速に発見し、安全性と信頼性を向上させることです。この試験は、特に構造物や機械部品が高い負荷条件下で使用される場合、その必要性が際立ちます。例えば、航空機や橋梁などの重要なインフラでは、一つの小さな亀裂が致命的な事故につながる可能性があります。そのため、この検査方法は非常に重要です。
安全性の確保
磁粉探傷試験によって得られる情報は、材料の安全性を確保するために不可欠です。検査結果をもとに適切なメンテナンス計画を策定し、不具合が発生する前に対処できるため、故障リスクを大幅に低減します。また、この手法は非破壊であるため、製品や部品への影響を最小限に抑えつつ、高い精度で問題点を浮き彫りにします。
経済的価値
この技術はコスト効率にも優れており、長期的には維持管理費用の削減につながります。早期発見によって不良品の排除や再加工を防ぎ、それによって全体的な生産効率も向上します。また、多くの場合短時間で検査できるため、生産ラインへの影響も最小限です。これらからも、「磁粉探傷試験とは」ただの検査手法ではなく、企業活動全般にわたる経済的価値も有していることが理解できます。
以上から、この試験方法は単なる技術ではなく、安全保障や経済面でも極めて重要な役割を果たしています。我々はこの知識と技術を活かし、安全で信頼性の高い製品作りへ貢献していかなければならないでしょう。
実施方法と手順について
私たちの磁粉探傷試験は、特定の手順に基づいて実施されます。これにより、高い精度で欠陥を検出し、信頼性のある結果を得ることが可能となります。以下では、その具体的な方法とステップについて詳述します。
準備段階
まず最初に、試験対象となる部品や材料の表面を清掃し、油分や汚れを取り除きます。この工程は非常に重要であり、不純物が残っていると検査結果に影響を及ぼす可能性があります。その後、磁場が適切に生成されるよう、必要な機器（例えば電磁石や永久磁石）を用意します。
磁粉塗布
次に、有色または無色の磁粉を部品の表面に均一に塗布します。この際、水溶性液体や油性液体などの媒介液も使用し、磁粉が金属表面によく付着するよう工夫します。また、この過程では温度や湿度にも注意が必要です。理想的には20℃～25℃程度で実施することが推奨されています。
磁化
その後、部品全体または特定箇所に対して強力な磁場をかけます。このプロセスによって内部欠陥から漏れ出す微弱な磁気フラックスが生成され、それによって欠陥位置が明らかになります。一般的には直流電流または交流電流を利用して、この工程を行います。
| ステップ | 内容 |
|---|---|
| 1 | 部品清掃 |
| 2 | 磁粉塗布 |
| 3 | 磁化処理 |
検査と評価
最後には、検査装置（通常は紫外線ライトなど）で部品表面を見ることで欠陥の有無を確認します。この段階では目視だけでなく、自動化された画像処理技術も利用できます。結果として現れるパターンから欠陥の種類や深さについて詳細なデータ分析が行われます。
以上の手順によって、「磁粉探傷試験とは」単なる技術的手法以上の価値があります。それぞれの工程は緻密であり、その正確さと信頼性は業界標準とも言えるでしょう。我々としても、この検査方法への理解と活用を深めていく必要があります。
検出可能な欠陥の種類
私たちが実施する磁粉探傷試験では、さまざまな欠陥を検出することが可能です。これにより、部品や材料の安全性と信頼性を確保し、不具合による事故や故障を未然に防ぐことができます。以下に、主なについて詳述します。
表面欠陥
- クラック: 製品表面に発生する微細な亀裂で、特に負荷がかかる箇所で見られます。
- チッピング: 部品のエッジ部分などから小片が欠け落ちる現象です。これは加工過程で発生しやすいです。
内部欠陥
- 気泡: 材料内部に空隙が存在する状態で、鋳造や溶接時に形成されることがあります。
- 含有物: 不純物や異物が材料内に混入している場合もあります。このような異常は強度低下を引き起こす原因となります。
その他の欠陥
- 層間剥離: 複数の層からなる材料の場合、それぞれの層が剥離してしまう現象です。
- 焼入れ不良: 熱処理プロセス中の不適切な温度管理によって硬化処理が不完全になることもあります。
このように、多様な欠陥を磁粉探傷試験によって正確に把握できるため、生産工程全体で品質管理を徹底する上でも非常に重要です。また、検出された各種欠陥については、その深刻度や影響範囲を評価し、適切な対策を講じる必要があります。
磁粉探傷試験の利点と限界
磁粉探傷試験には多くの利点があり、さまざまな産業で広く利用されています。まず、非破壊検査としての特性により、対象物を損傷することなく欠陥を検出できるため、生産過程での重要な品質管理手法となっています。また、迅速かつ正確に表面や近表面の欠陥を見つける能力は、このテスト方法の大きな強みです。
しかしながら、磁粉探傷試験にも限界があります。例えば、内部欠陥や深部にある問題を直接的には検出できないため、それらについては他の検査方法との併用が必要です。また、適切な条件下で行わないと精度が低下し得るため、高度な技術と経験が求められます。
利点
- 非破壊性: 対象物を損傷することなく欠陥を発見できます。
- 高感度: 微細なクラックや表面不良も容易に検出可能です。
- 迅速性: 検査時間が短く、多量生産ラインでも対応できます。
- コスト効率: 他の非破壊検査方法に比べて費用対効果が高いです。
限界
- 内部欠陥の未検出: 深部にある欠陥は確認できません。
- 表面状態依存: 表面処理や油分によって結果が影響される場合があります。
- 専門知識必要: 正しい測定と解釈には専門的な訓練が必須です。
このように、私たちが実施する磁粉探傷試験は多くの利点がありますが、その限界も理解しておくことが重要です。したがって、この手法を活用する際には、それぞれの状況やニーズに応じて最適な検査計画を立てるべきでしょう。
